Введение

ГВС отличается от отопления двумя вещами: резкими пиками разбора и жесткими требованиями по температуре и безопасности. Поэтому теплообменник на ГВС подбирают не только по мощности, а по схеме, графику нагрузки, температурным ограничениям и устойчивости регулирования.

Одноступенчатая схема ГВС: когда подходит

Суть: один теплообменный аппарат, который греет воду до заданной температуры за один проход.

Плюсы

  • проще, дешевле, меньше оборудования;
  • проще обслуживание.

Минусы

  • более чувствительна к пикам водоразбора: нужен больший запас по поверхности и расходам;
  • выше требования к регулированию (клапана и датчики), иначе будут скачки температуры;
  • при ограниченной температуре первичного теплоносителя может не дотягивать в пиковые часы.

Типовые применения

  • небольшие и средние объекты, стабильный режим;
  • когда первичная сторона имеет достаточную температуру и Δp и нет задачи экономить тепловую энергию по максимуму.

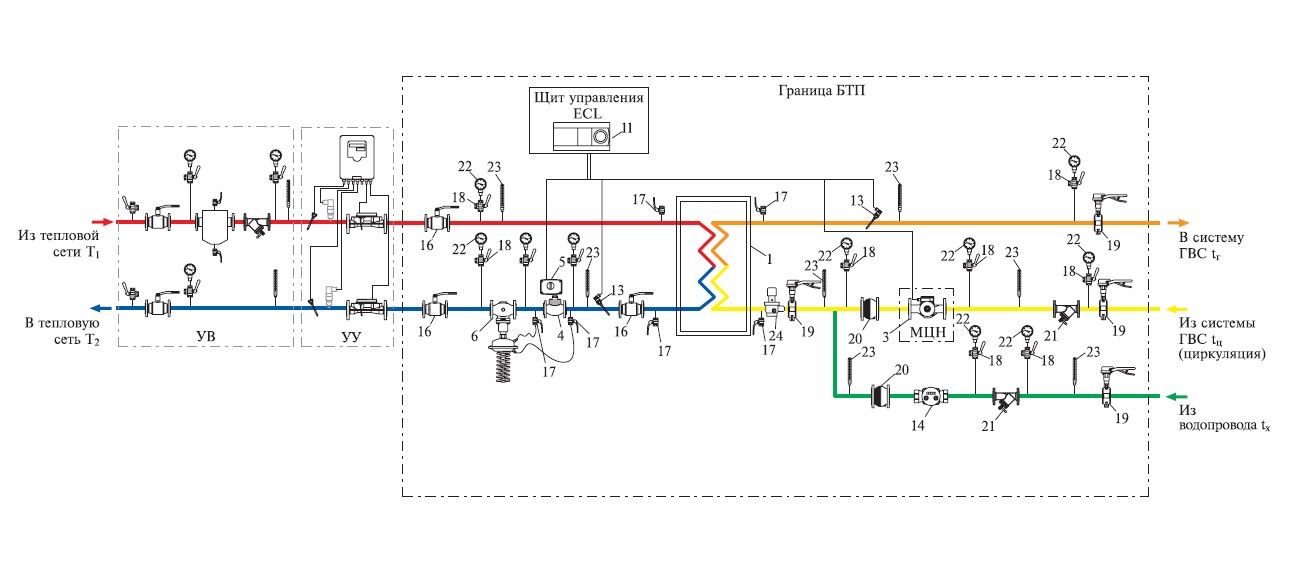

схема одноступенчатой гвс

Двухступенчатая схема ГВС: зачем делают

Суть: два теплообменника (или моноблоком с логикой преднагрев плюс догрев), где:

  • 1-я ступень: предварительный нагрев холодной воды за счет обратки теплоносителя после теплообменника отопления;
  • 2-я ступень: догрев до заданной температуры за счет первичной подачи теплоносителя.

Плюсы

  • лучше использование температурного потенциала сети (особенно в ЦТП);
  • стабильнее в пиковых режимах при ограничениях по первичке;
  • часто легче обеспечить требуемую температуру ГВС при меньших нервных режимах регулирования.

Минусы

  • дороже, больше арматуры и обвязки;
  • сложнее эксплуатация и настройка.

Когда реально нужно

  • выраженные пики разбора (дома с большим числом квартир, общежития, спортивные объекты);
  • ограниченная температура, расход и Δp со стороны теплосети;
  • требования по минимизации возвратной температуры и тепловым режимам.

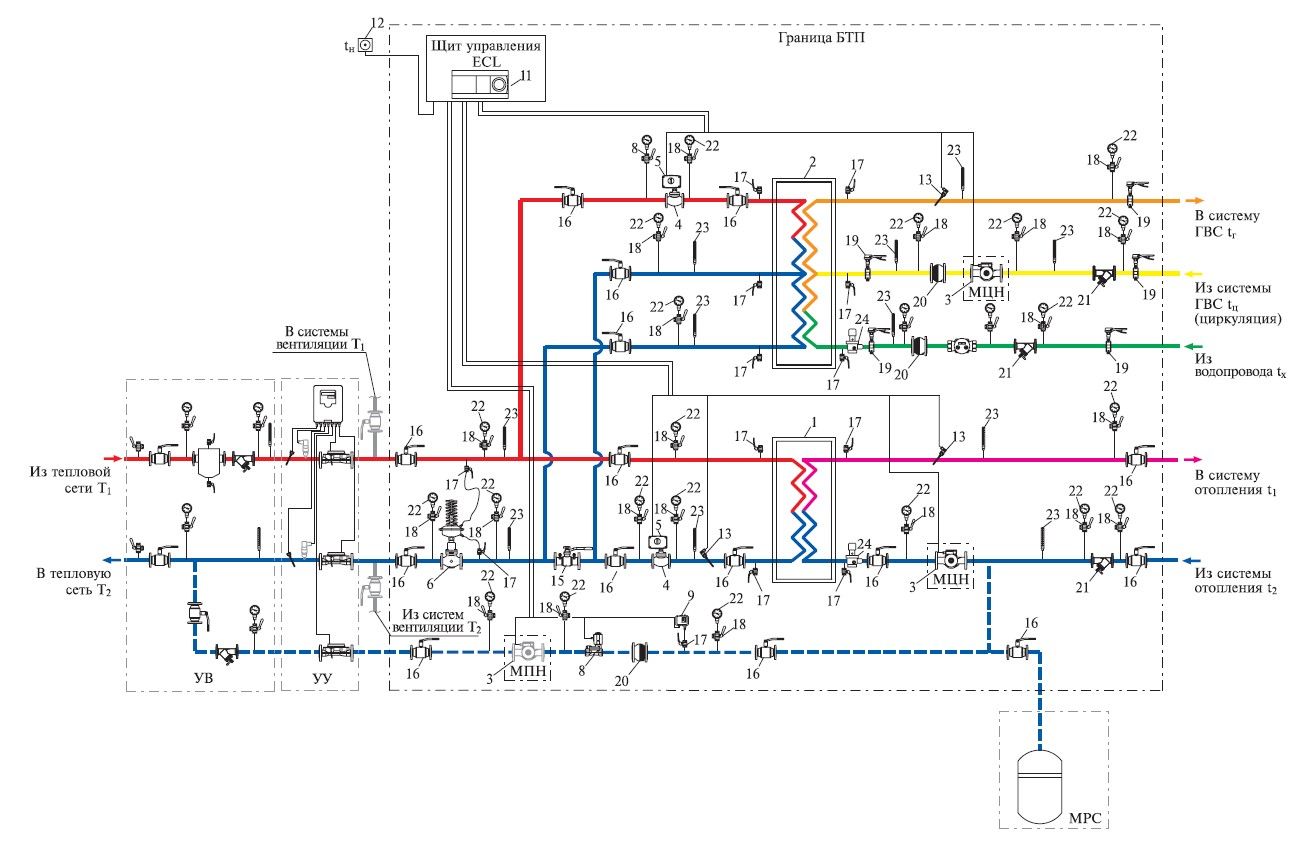

схема двухступенчатой гвс

Пики разбора: как учитывать, чтобы температура не проседала

Для ГВС важно разделять:

  • среднюю нагрузку (сутки, месяц);
  • максимальную часовую;
  • кратковременный пик (минуты).

Если подобрать по среднему, в пиках вы получите провал температуры или слишком большую просадку по расходу.

Практический подход к исходникам:

  • проектная температура ГВС на выходе (Tгвс_вых);
  • расчетный расход ГВС (м³/ч) на пик;
  • температура холодной воды (лето, зима);
  • допустимое падение температуры в пик (если допускается).

По сути ПТО должен обеспечить Qпик, где:

Qпик ≈ 1.163 · V(м³/ч) · ΔT(°C) для воды,

ΔT = Tгвс_вых − Tхв_вх.

Для двухступенчатой схемы расчеты делаются по каждой ступени отдельно, по своим температурным уровням.

Санитарные ограничения и безопасность

Задача ГВС — обеспечить комфорт и санитарную безопасность без риска ожога.

Что обычно фиксируют в ТЗ:

  • температура подачи ГВС к потребителю из ЦТП (например, 55–65 °C по требованиям эксплуатации и нормам);
  • требования по термодезинфекции (если применимо: режимы прогрева);
  • ограничения на максимальную температуру в точках водоразбора (антиожоговые меры).

Важно: если планируется хранение и аккумуляция или длинные циркуляционные кольца, требования по температуре и режимам могут быть жестче, чем в проточном варианте.

Какие исходные данные нужны для расчета ПТО ГВС

По стороне ГВС

  • Tхв_вх (лето, зима), °C
  • Tгвс_вых требуемая, °C
  • расход ГВС в пике, м³/ч (и при необходимости профиль нагрузки)
  • расход циркуляции (если есть контур рециркуляции), м³/ч и Tрецирк
  • допустимый Δp по ГВС

По первичной стороне (теплосеть или котельная)

  • T1_подача и T1_обратка (гарантированные), °C
  • доступный расход и Δp
  • ограничения по обратке (если важно)

Эксплуатация

  • качество воды и требования к фильтрации
  • запас на загрязнение
  • требования по материалам (пластины, уплотнения), давлению, температуре

Что чаще всего ломает расчет

  • неверная температура холодной воды (берут лето, а проблема приходит зимой);
  • игнорирование пика разбора и рециркуляции;
  • слишком маленький Δp → аппарат не прокачивается;
  • завышенный запас по мощности → нестабильное регулирование (клапан внизу шкалы);
  • датчики или места установки выбраны так, что автоматика регулирует не то.

Вывод

Для корректного подбора ПТО на ГВС нужно учитывать не только мощность, но и схему (одноступенчатая или двухступенчатая), пиковые расходы, температуру холодной воды по сезону, наличие рециркуляции и санитарные ограничения по температуре. Одноступенчатая схема проще и дешевле, но чувствительнее к пикам и качеству регулирования; двухступенчатая сложнее и дороже, зато устойчивее при ограничениях по теплосети и выраженных пиках разбора.
